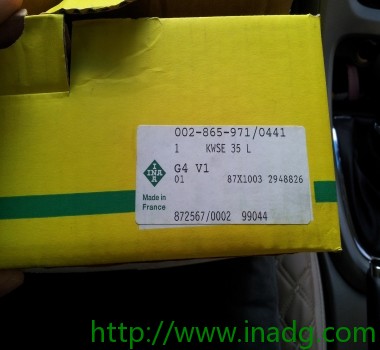

产品型号: KWSE35-L-G4-V1

产品类型: 六排直线循环球轴承及导轨组件用的长滑块

应用行业:印刷机械、包装机械、食品机械、精密测试仪、电子、喷涂设备、数控机床、自动化机械等领域

产品参数：

		组件
润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 36  mm  B 70  mm  L 104,3  mm    用于密封润滑孔 N2 的最小覆盖长度   1)     定位面 2)     标记 A1 23,5  mm  A2 6,5  mm  A3 6  mm  aL max 53  mm    a L 和 a R 取决于导轨的长度 l max aL min 20  mm    a L 和 a R 取决于导轨的长度 l max aR max 53  mm    a L 和 a R 取决于导轨的长度 l max aR min 20  mm    a L 和 a R 取决于导轨的长度 l max b 23  mm    公差: -0,005 / -0,03 G2 M8   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 5,2  mm  H4 9,8  mm  H5 5  mm  h 21,7  mm  h1 11,7  mm  JB 57  mm  JL 45  mm  JL5 23,95  mm    周围结构上润滑孔的位置。 JLZ 40  mm  jL 60  mm  K1 M6   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M6   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M6   根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 82,9  mm  lmax 1980  mm    单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 3  mm    周边结构润滑孔的最大直径。 O 3x1,5  mm    DIN 3771 T5 10  mm  T6 9,5  mm    对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm   mW 0,82  kg    滑块的质量 mS 3,1  kg/m    导轨的质量 CI 35300  N    载荷方向 I:压缩载荷 C0 I 93700  N    载荷方向 I:压缩载荷 CII 28900  N    载荷方向 II:拉伸载荷 C0 II 59800  N    载荷方向 II:拉伸载荷 CIII 24700  N    载荷方向 III:横向载荷 C0 III 64000  N    载荷方向 III:横向载荷 M0x 736  Nm    绕 X 轴的额定静扭矩 M0y 903  Nm    绕 Y 轴的额定静扭矩 M0z 823  Nm    绕 Z 轴的额定静扭矩

产品特性:

KWSE35-L-G4-V1滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。滚珠在带有塑料回转元件的闭式通道内循环运动。
为了增加润滑脂量，滑块上有润滑油腔，见润滑。
导轨：导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
从上面或下面固定：导轨TKSD (-ADB, -ADB+K) 从上面固定，导轨TKSD..-U 从下面固定。固定孔形式为带有沉头的通孔或带螺纹的盲孔。
